工場内塗装ブース、ジャバラ式テントブース（屋内仕様）

伸縮自在なジャバラ式のテントブースで
工場内の作業環境を改善、作業効率をアップ

工場等の屋内に区切られた作業スペースを確保するためにはテントを使用したブースが有効です。ジャバラ式テントブースなら伸縮自在、使わないときは小さくたためるので場所を取りません。ブースの伸縮は手動、電動いずれも可。塗装作業時に塗料等の飛散から作業員を守るための排気処理設備や集塵機等の設置もお任せください。機器類の設置は労働基準局に届け出る必要がありますが、当社にて代行することも可能です。工場内の作業効率の改善に役立つテントブースをご提案いたします。

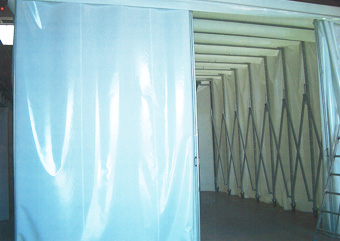

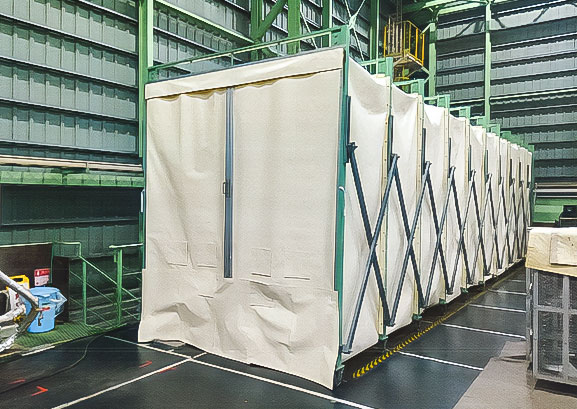

室内ジャバラ式塗装ブース（屋内仕様）
ジャバラ式テントブース
オプション

ジャバラ式塗装ブース（屋内仕様）

・伸縮タイプなので天井クレーンなどから物を入れることができる。
・伸縮タイプなので作業スペースの有効利用が可能です。
・排気処理設備・集塵機・照明器具の設置により作業環境の改善。
生産性の向上につながります。
・パネル式の塗装ブースに比べて低コスト・工期短縮。
・膜材：防炎材（色物、透明糸入り）・不燃材（色物）
・伸縮：キャスタータイプ・レール式タイプ
・可動：手動式・電動式（防爆仕様）

手動式張出時
手動式　収納時

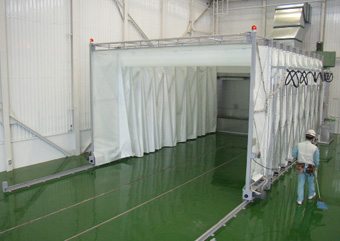

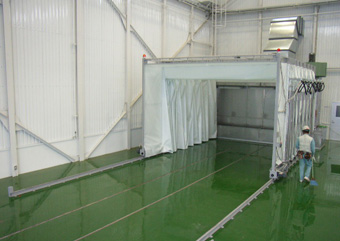

電動式　張出時

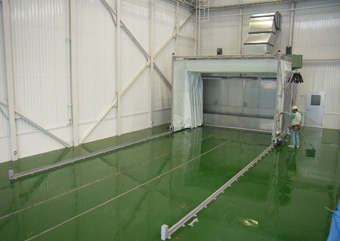

電動式　収納時

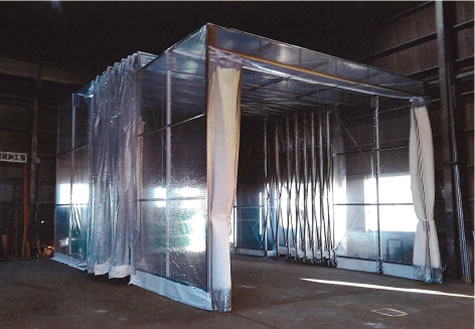

キャスター式ジャバラテント

キャスター式なので、縮んだ時に障害になるレールがありません。

実績多数・全国対応

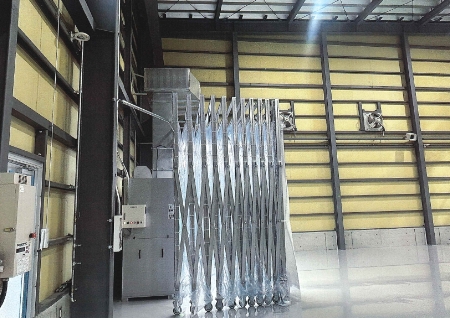

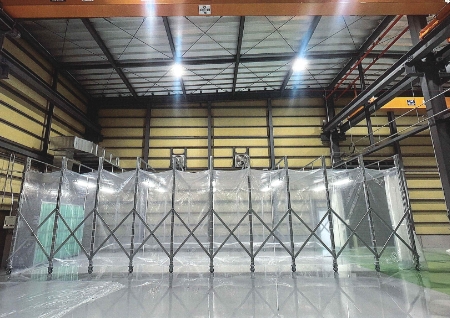

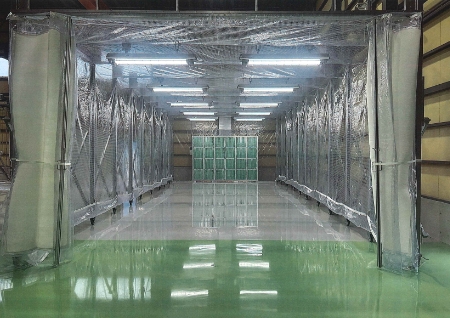

ジャバラ式テントブース（屋内仕様）

＜電動式ジャバラテントブース　防爆仕様＞

＜手動式ジャバラテントブース＞

オプション

オプションの機器類を設置することにより、ブースの機能はさらに向上します。機器類設置に関しては、労働基準局への届出を当社にて代行することも可能です。

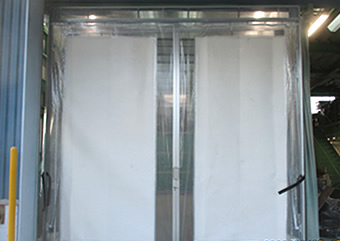

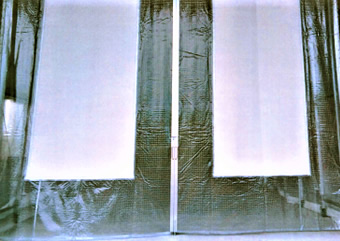

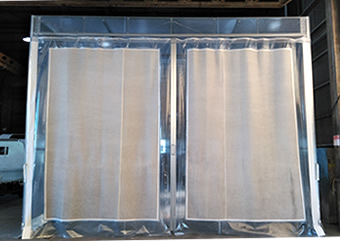

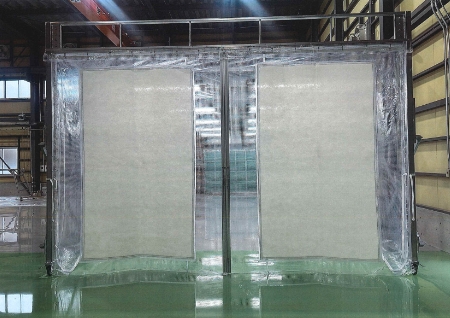

入口カーテン式フィルター付
集塵機
ブザー付回転灯（電動式のみ）
照明器具（防爆仕様）

塗装設備新設の作業風景（局所排気装置 / 塗装ブース）

6月20日　8:42
AM8：30朝礼実施、工事開始前のスケルトン状態
前日御施主様にて作業場の清掃を実施頂く
6月20日　8:42
順次、設備資材積荷の大型車両が到着！
6月20日　8:46
リフトでの資材搬入風景（排気ブース室部材）
6月20日　8:57
リフトでの資材搬入風景（ダクト関連部材）
6月20日　9:17
リフトでの資材搬入風景（排気用モーター部材）
6月20日　10:58
リフトでの資材搬入風景（各ダクト部材）
6月21日　9:07
事前作業にてダクト屋外排出用の開口を切除実施
各部材の寸法チェックの上、作業開始！
6月21日　9:10
１台目の局所排気装置用のファン装着作業
6月21日　9:11
御施主様のホイスト設備をお借りして慎重に組付け
6月21日　11:09
6/13～14の作業にて設置された仮設足場
上部中央の開口部はダクト吐出部箇所
御施主様の責任者の方が現場確認/視察
6月21日　16:40
既設ホイストや支柱等が干渉/弊害となり、
屋内作業場で困難を極めるダクト設置作業
協力会社の社長自ら陣頭指揮全般実施
6月21日　17:32
各排気ダクト組み付けによる作業の実施風景
屋外では外部用ダクトの組付作業を同時並行
難工事を含め工程の関係上、排気ダクト工事は午後10時にてようやく完了……!!
長時間緊迫した作業にも関わらず無事故での対応を頂き現場職員の方々に感謝
（長時間暑い中、本当にお疲れ様でした）
写真左方に設計企画を担当をした協力会社の専務様（地元自治会長且つバイク愛好家）
6月23日　8:20
排気ダクト工事設置後の風景
当ダクトのスケールを感じさせる風景
6月23日　8:39

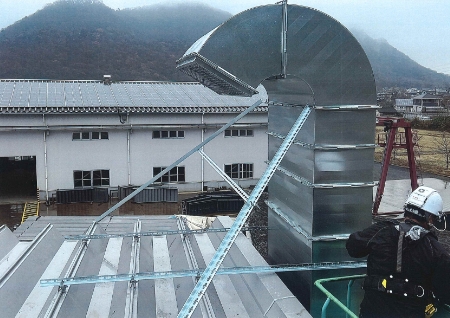

屋外排気ダクト設置後の風景…
ダクト両サイドをL型支柱部材を固定
6月23日　8:41
上部排気ダクト吐出部の振止め対策の強化実施
天空の光を受け反射し輝く栄光の排気ダクト…⁉
今年の6月は例年と違い比較的爽やかで過ごし易い気候でしたが、風も強く作業的リスクも…
高所危険作業にも関わらず、迅速に且つ安全に現場対応頂いた現場職員の方に感謝申し上げます
当仮設足場は断続的な雨により解体作業が遅れる
結局、6/28にて完全撤去
本仮設足場工事に伴い、近隣の企業様へご負担を掛けご理解を頂きました事に感謝申し上げます
6月23日　15:20

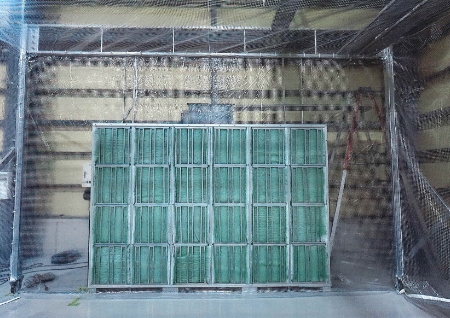

排気ブースにフィルターが設置され外観アップ！
雨仕舞い対策も万全に対応済み
6月23日　16:33
プラントを感じさせる排気ブース裏面
ボルトのピット間が短く本体強度を感じさせます
7月14日　8:42
塗装エリヤの伸縮式ブースの各資材
7月14日　8:42
各種資材の点検等実施風景
この後、伸縮式ブース用レール敷作業実施
7月15日　14:33
塗装エリヤ伸縮式ブースの骨格が組み上がる。
当設備の全体像が見え魅惑的錯覚に陥る雰囲気
7月15日　14:33
ブース正面左側奥の設置済み電気系統の設備は、既設の支柱等削る事無く施工
7月16日　8:25
塗装エリヤの伸縮式ブースの稼働チェック（全長）
7月16日　10:19
塗装エリヤの伸縮式ブースの稼働チェック（最短）
7月16日　10:21
伸縮式ブース用テント設置準備風景
7月16日　10:42
伸縮式ブース用テント設置の作業風景
7月16日　13:33
伸縮式ブース用テントの各箇所細部の確認等
7月16日　14:37
伸縮式ブース用テントの固定（結束）作業
7月22日　9:55
いよいよ塗装ブースの完成間近かとなりブース内に防爆型LED照明器具を設置
照明器具設置後は配線工事を行うと共に駆動式伸縮式ブースのサドルモーターを調整作業を得て試運転実施…!!
あとは地域監督庁による完成検査を控え設備の最終確認へ移行
8月6日　9：40　完成検査開始（監督官立会）
完成検査の事前確認後、地域監督官による検査開始
8月6日
緊張感ある雰囲気の中、駆動部/収縮部を視察される
8月6日
塗装ブース縮小時のシート内部を詳細に確認
8月6日
局所排気装置/フィルター等諸内容を監督官へ説明
8月6日
局所排気装置のフィルターや内部の構造もチェック
8月6日
操作盤の説明を受ける監督官
8月6日
作業区分/物質/保護具等の責務や各関連安全資料掲示
8月6日
局所排気装置フィルターの諸機能の説明
8月6日
サドル用操作スイッチの使用方法及び伸縮後のリミットスイッチ機能説明
8月6日
伸縮式塗装ブースの両側に駆動サドル設置
駆動部の細部まで入念に確認される監督官
両サドルはブース外ではある安全対策強化により防爆タイプを選定し監督官より高い評価を得る
監督官による排気能力の検査でも基準値を上回るスペックにより視察後に合格を頂く
